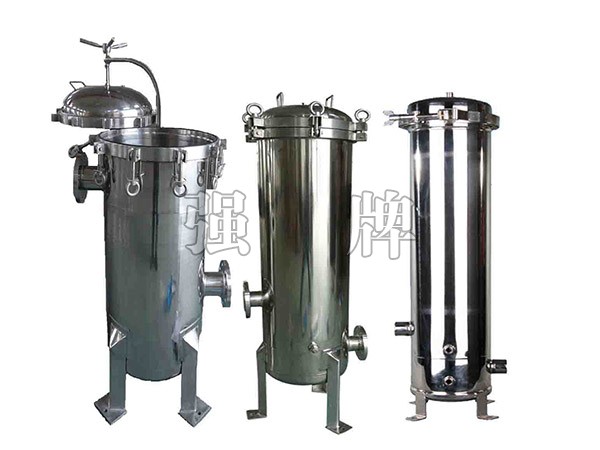

袋式過濾器

袋式過濾器

詳細說明

一、產品簡介

袋式過濾系統原理

袋式過濾機是一種新型的過濾系統,濾機內部由金屬內網支撐著濾袋,液體由入口流進,經濾袋過濾后流出,雜質則被攔截在濾袋中,如右圖所示。濾袋可更換或清洗后繼續使用。

二、安裝

準備

警告:開蓋后,下落的蓋子會傷手。

1、首先,請確認安裝袋式過濾系統所需的配件是否已經準備齊全:

①袋式過濾機主體    ②Ο型密封圈  ③金屬內網    ④濾袋    ⑤壓力表兩只(選配)

2、檢查Ο型密封圈和濾機上的Ο型槽,若Ο型密封圈變形,出現劃痕或破裂,或Ο型密封圈接合部位有問題,請更換新的配件。

安裝

安裝時,請按以下步驟作業:

1、將袋式過濾機放置在需過濾的工位上,連接進出口法蘭或管牙后,加以固定;悶堵排氣口,或配置排氣閥。夾套型連接保溫熱源。

2、將金屬內網輕輕放入袋式過濾機中,使內網領口與袋式過濾機口吻合。

3、放置濾袋,使濾袋環口和金屬內網領口吻合。注意:如果使用的是車縫濾袋,請將濾袋的車縫邊折疊后放入,可以提高車縫濾袋的過濾效果。

4、將Ο型密封圈放入Ο型槽,Ο型密封圈不能扭曲或變形,多袋濾機扣上濾袋壓環。

5、一手握住上蓋把手,一手抓住上蓋的另一端(多袋濾機轉動頂端手輪),將上蓋對準袋式過濾機口,緩緩放下,自然平壓于Ο型密封圈及濾袋環口上。

6、上蓋對準后,同時擰緊對角的兩個吊帽,將所有吊帽一一擰緊(用短棍插入吊環內絞緊)。

7、關閉安裝在袋式過濾機頂部的排氣閥。

8、請檢查各連接管子道是否牢固;工作壓力是否在允許范圍內。

9、打開輸出閥門。打開熱源進入閥,是濾機溫度升到指定溫度。

10、漫漫地打開輸入閥門,讓液體緩緩流入并充滿濾機,防止液體突然沖擊濾袋,造成破裂,然后觀察有無泄漏。若未出現泄漏,即可開始過濾。

三、日常使用及維護

1、日常使用

工作中的過濾系統需經常檢查進出口的壓力差,當壓力差達到0.05-0.1Mpa時,應及時更換濾袋,以免壓差過大使濾袋破裂和支撐網損壞。

2、正確打開過濾后的濾機上蓋

警告:不要在袋式過濾機內有壓力的情況下開蓋,否則剩留液體可能噴出,并造成液體流失和人員傷害。

因此請嚴格按以下順序操作:

①閉輸入閥;出口處有壓力時,關閉輸出閥。

②確認排氣閥所接管道已被接到安全處或吸料口后(在過濾有毒有腐蝕液體時尤須注意),再打開排氣閥,防止液體對工作人員及周圍環境造成傷害和污染。

③檢查壓力表,確定內部壓力為0,此時袋式過濾機應已與管道系統分開。

④有排泄閥的,確認排泄液接到回收處,打開排泄閥;待袋式過濾機中的剩留液體經排泄閥流盡,關閉排泄閥。此排放工作可配合加壓方式完成(請參考加壓排放過程)。

⑤擰開上蓋吊帽,提起上蓋,多袋濾機需轉過一定角度。



概述

 袋式過濾器是一種新型的過濾系統,過濾器內部由金屬網籃支持濾袋,液體由入口流進,經濾袋過濾后從出口流出,雜質被攔截在濾袋中,更換濾袋后可繼續使用。

* 袋式過濾器處理量大、體積小、容污量大。
* 基于袋式過濾系統的工作原理和結構,更換濾袋時方便快捷,而且過濾器免清洗,省工省時。

* 濾袋側漏機率小,有力的保證了過濾品質。
* 袋式過濾可承載更大的工作壓力,壓損小,運行費用低,節能效果明顯。
* 濾袋過濾精度不斷提高,目前已達到0.5um。
* 袋式過濾應用范圍廣,使用靈活,安裝方式多樣。

液體袋式過濾器是一種新型的過濾系統,液體袋式過濾器內部由沖孔板制作的網籃支撐著液體過濾袋,液體由進水口流入,經液體過濾袋過濾后流出,雜質則被攔截在液體過濾袋當中,液體過濾袋可更換或清洗。

液體袋式過濾器系統的優勢

⑴ 結構緊湊、尺寸合理。安裝及操作簡單、方便,占地面積較小。
⑵ 過濾精度高,適用于任何細微顆粒或懸浮物,過濾范圍可從0.5~200微米。
⑶ 單位過濾面積的處理流量較大,過濾阻力較小,過濾效率高。一個液體過濾袋過濾功能相當于濾芯5~10倍,可大大降低成本;設計流量可以滿足1~500m3/h要求,成本造價低。

⑷ 用途廣泛,可用于粗濾、中濾或精濾;在達到同樣過濾效果的情況下,比較起板框精濾機、濾芯式過濾 器等設備具有投資成本較低、使用壽命長和過濾成本低等優點。

⑸ 過濾精度高,過濾處理量大,具有成本低、效率高等特點。

⑹ 液體袋式過濾器免清洗,更換液體過濾袋可在30秒內完成,方便快捷,省工省時。

⑺ 液體袋式過濾器規格齊全,有低壓式、側入式、頂入式、多袋式、臥式。

⑻ 單袋式過濾器有:1號機、2號機、3號機、4號機、5號機。

⑼ 多袋式過濾器可滿足不同流量的過濾要求。

⑽ 袋式過濾器材質包括不銹鋼SUS304、SUS316、SUS316L。

技術參數表

規格型號

過濾面積(m2)

最大流速(m3/h)

工作壓力Mpa

容積(L)

進出口連接方式

過濾尺寸(mm)

01#

0.25

20

0.5-1.0

8.0

Φ50

Φ181×440

02#

0.5

40

0.5-1.0

17.0

Φ50

Φ180×810

04#

0.10

10

0.5-1.0

3.8

Φ25

Φ102×380

備:袋式不銹鋼過濾器選用不銹鋼SUS304或316L材料制成,分頂入和側入型

設計兩大類,有單袋式、多袋式和雙聯型各種型號規格,按介質和過濾要求配置不同結構、材質。
